直流电阻测试仪要如何使用?
发表日期 ： 2022/06/08 浏览次数 ：

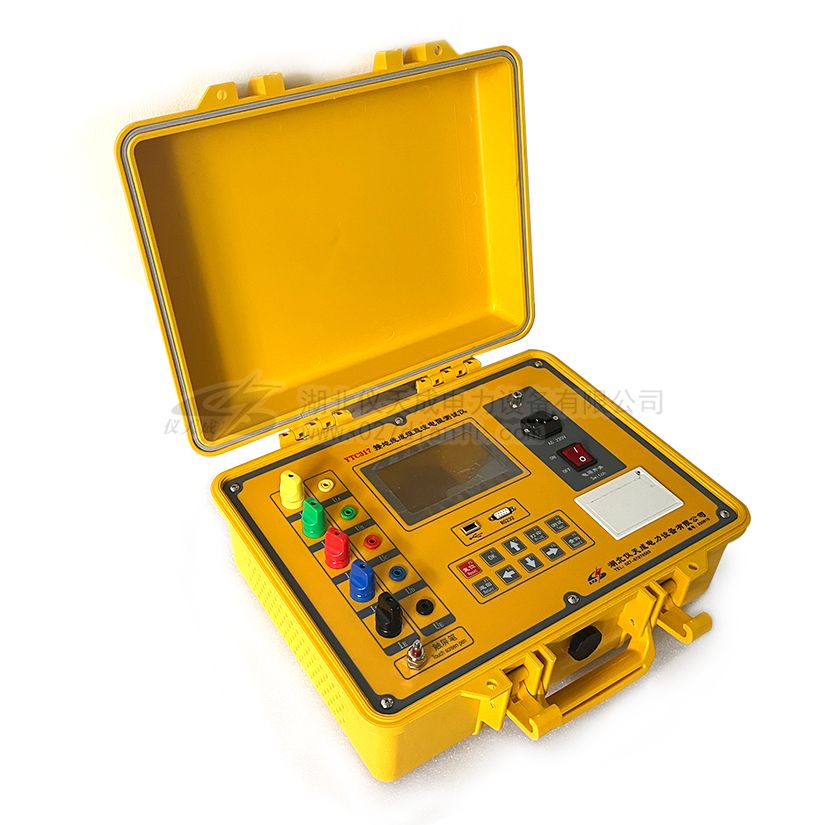

直流电阻测试仪应当如何使用呢？直流电阻测试仪主要用来进行变压器等高压电力测试设备的直流电阻值的测试工作，具有速度快、精度高、使用方便灵活等很多特点，深受广大电力工作者的欢迎，但是很多电力工作者在实际的使用过程中往往不得要领，接线和使用的过程中不按规范进行，因此也很难达到仪器的测试精度，本文就以YTC316-10直流电阻测试仪为例，来给大家简单介绍直流电阻测试仪的使用方法。
一、仪器接线：
将仪器的I＋、V＋、V－、I－端子与被试品按图1的方法联接好。这种联接法，可消除接触电阻以及联线电阻对测量的影响。
在使用中，如果仪器随带的测试线长度不够，可使用直径相当的导线将测试线加长。
二、仪器测量
按上图接好测试线后，闭合电源开关，电源指示灯亮，按下“启停”键，此时表头显示“E0000”。根据被测值的大小选定电阻档位量程，按下该档开关，此时该档指示灯亮，四位半LCD显示的稳定值即为被测的电阻值，读值时请注意所选量程上的单位（mΩ/Ω/kΩ）。在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈最好将其短路，以免电磁干扰。
三、仪器放电
测试完毕后可直接关断总电源。如果在感性试品，关断电源后不应马上拆线操作，应让仪器有续放电过程。一般放电至少20秒，否则电感的反电动势危害人身安全。
直流电阻测试仪作为高精度、高电压等级的高压电力测试设备，在使用之前，需要先熟的产品使用说明书，严格按照说明书的要求来进行试验，只有这样才能达到仪器应该有的测试精度。
