全自动变比组别测试仪怎样使用?

发表日期 : 2022/07/05     浏览次数 :

       电力工作者想要检测变压器是否有故障,使用全自动变比组别测试仪对其进行检测,就可以知道变压器的故障问题有哪些。那么,全自动变比组别测试仪怎样使用呢?下面为大家简单介绍。

       步骤一、对仪器和被试品接线。

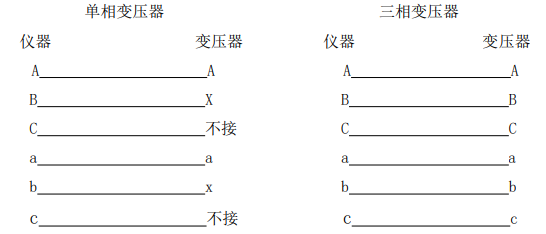

       单相变压器和三相变压器接线方法有所不同,可以参考下图:


       变压器的中性点不接仪器,不接大地。接好仪器地线。将电源线一端插进仪器面板上的电源插座(内付2A的保险),另一端与交流220V电源相联。接线需要注意的是:切勿将变压器的高低压接反!

       步骤二、设置参数,开始测量。

       打开电源开关开机,在屏幕上菜单选择接线方法,对参数如标准变比进行设置,然后开始测量。这里有标准变比的设置方法和调压比的设置方法是相同的。设置标准变比,设置调压变比,然后开始测试。这其中需要注意:设置的标准变比为线电压之比,与QJ35电桥不同,不需要换算!

       变比调压比设置实例

例1. 变压器的电参数为

接法:Yy

电压比:10000V±3×5%/400V

接法设为:Yy

标准变比设为:10000/400=25(即为额定档位的)

调压比设为: 5.00%

选择“开始数据测量”,按“确认”键开始测量。

       每次测量完成后,仪器自动保存数据,最多保存30个数据,超过30后,比如此次数据存入第30次,第一次数据自动清除,即先进先出。

       以上就是使用变比组别测试仪的使用方法。
