变频串联谐振交流耐压试验装置如何接线,技术标准是什么?
发表日期 ： 2022/11/04 浏览次数 ：
变频串联谐振交流耐压试验装置有着不同的型号规格，主要是根据被试品的参数要求而定的，像YTC850-1260kVA/500kV 变频串联谐振耐压试验装置，这个型号说明了什么呢？有什么样的试验标准呢？下面我们来看一下。
1260 指设备能输出的最大额定容量，单位为 kVA /500 指设备能输出的电压等级，单位为 kV；
YTC850-1260kVA/500kV 变频串联谐振耐压试验装置技术指标
1．额定电压：
320kV---满足 220kV 主变的交流耐压试验；工作频率：45-60Hz,试验电压不超过 318kV,试验时间 1min；
500kV---满足 220kV 开关、互感器、绝缘子的交流耐压试验；工作频率：45-200Hz,试验电压不超过 440kV,试验时间 1min；
2．输出电压波形畸变率：＜1.0％
3.允许连续工作时间：额定条件下一次性工作 60 分钟；
4．装置自身品质因数：Q＞50
5. GIS，开关等试验满负荷时品质因数：Q＞20（与负载相关）
6．输入电源：三相 380V 或单相 220V
7．频率调节范围：30Hz～300Hz
8．系统测量精度：1.5％
9．装置具有过压、过流、零位启动等保护功能

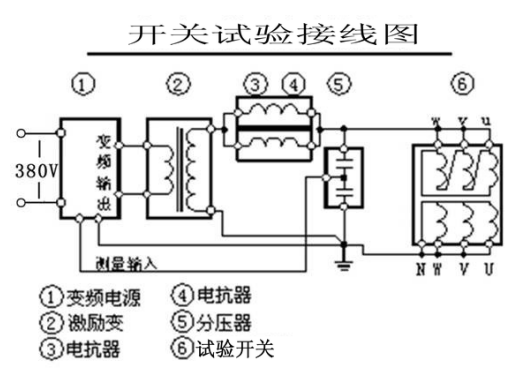

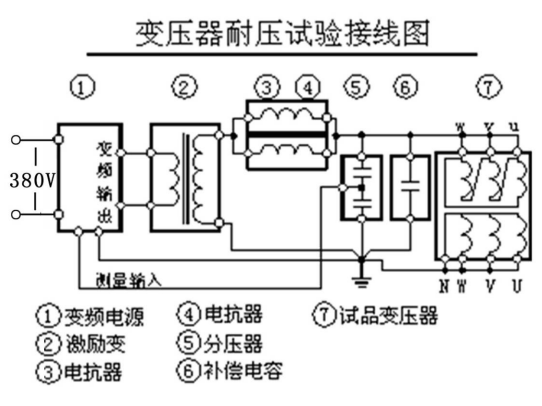

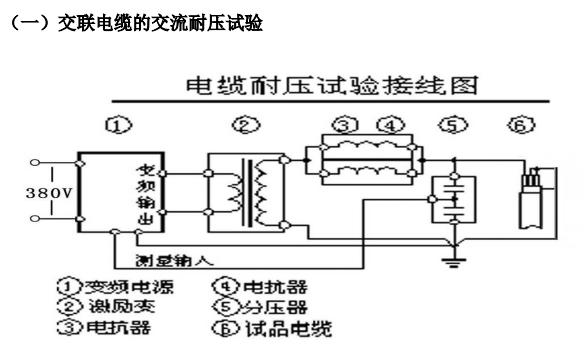

变频串联谐振交流耐压试验装置的接线图:
