高压介质损耗测试仪的试验原理是什么
发表日期 ： 2024/06/17 浏览次数 ：

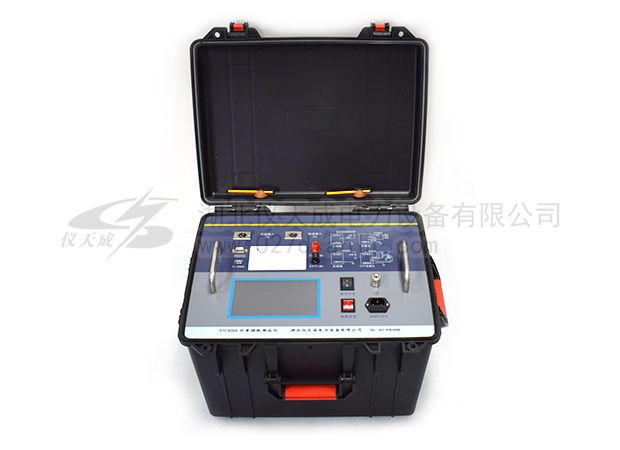

高压介损测试仪的工作原理及两种经典测量方法。其应用领域广泛且功效显著，包括电气设备性能评估及检测等方面。
该仪器是一种高准确度的仪器，其操作简便易行，安全可靠。在本文中，我们将重点研究其测量原理，并详细陈述正接线式及反接线式这两种常见的测量方式。
首先，我们来了解一下正接线测量方式的基本原理。在此模式下，被测试品（含置于参考点上的标准电容CN）由一定电压源驱动而产生电流流向机内采样电阻R。由于该标准电容的电容量很小且损耗极低，可以近似视为为零，故此电流ICN的方向几乎都是纯容性的。这样一来，通过比较水平与垂直分量便能得出特定频率下的tgδ值。
接下来，我们来看一下反接线测量方式。在此模式下，被测试品（接地试品Cx）的高压端直接接地，电流Icx则通过采样电阻R流入机内。此时，全电流值可以通过计算水平与垂直分量的比值获得。
总的来说，高压介损测试仪的测量原理主要基于被测试品是否接地，分为正接线型和反接线型两种测量方式。其独特之处在于在10kV高压电源侧，电流 ICN可作为容性电流基准，而试品电流Icx通过采样电阻R进机内后，可分解为水平与垂直两个分量进行分析，以获取特定频率下的透气角度γ值。无论是在正接线型还是在反接线型的测量过程中，都应注意保持设备的性能稳定性和安全性，确保测量数据精准可靠。
湖北仪天成电力设备有限公司
2024年6月17日
