串联谐振不能升压到试验电压的原因解析
发表日期 ： 2024/09/27 浏览次数 ：

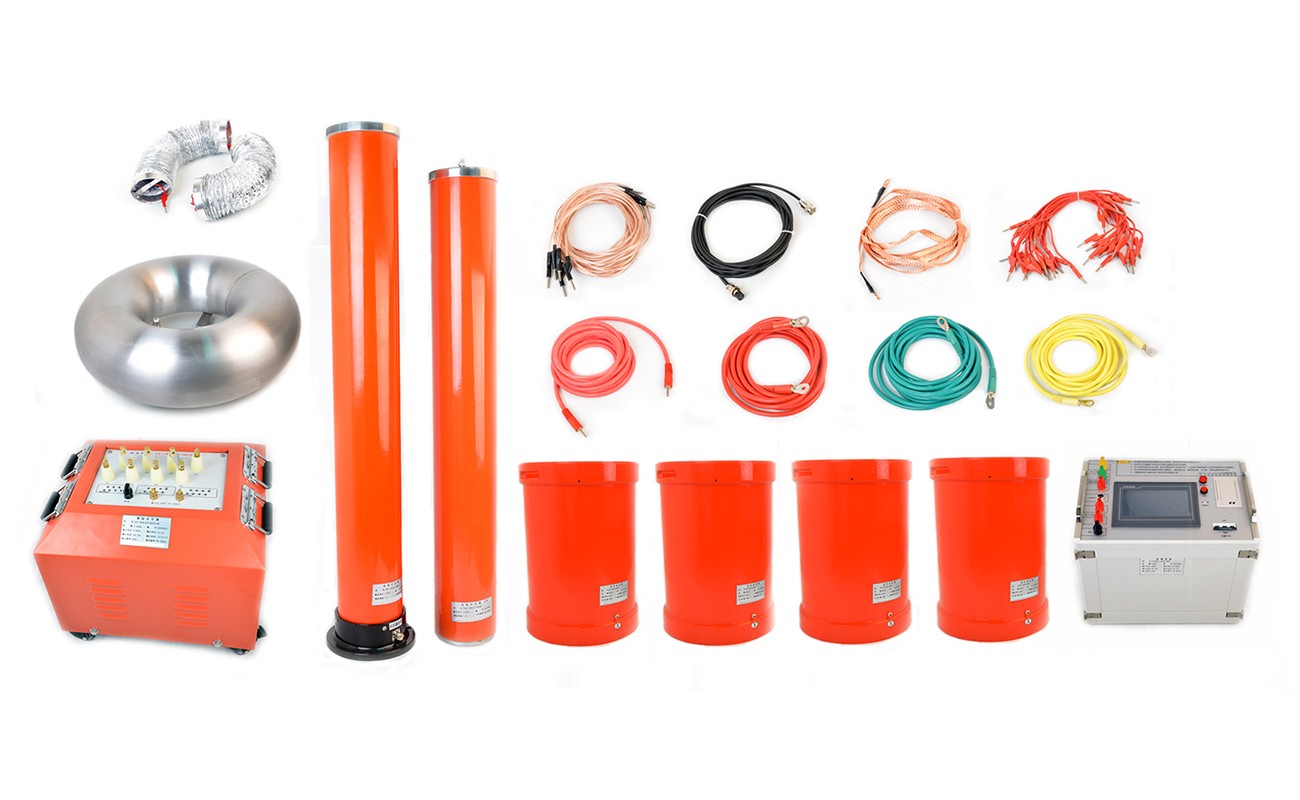

当我们在进行电力测试工作时，串联谐振是使用频率比较多的设备之一。但是有时候我们会碰到无法把电压提升到试验所需电压的情况，从而导致测试工作不得不中断暂定。今天我们就这个问题详细分析一下产生的原因和解决方案。
在试验环节中，若无法将电压升至预设的试验电压范围内，通常会伴随出现两大明显现象：一是调谐曲线表现为平直状态，但存在较低的尖峰；二是在试验过程中，一次电压虽较高，然而高压却相对偏低，甚至在尚未达到试验电压之前，一次电压便已接近额定电压，使得回路自动降低电压。
针对上述两种现象，其背后的主要原因大致可归纳如下：
1. 电抗器与被试品的电容值不相匹配，未能精确寻找到谐振点。
2. 被试品的损耗较大，导致系统的Q值过低。
3. 励磁变压器的高压输出电压偏低。
4. 高压连接线过长或者未采用高压防晕线。
据此，我们可以采取以下五个方面的措施来逐一排除故障：
1. 将补偿电容器并入试验回路，以增加回路的电容量。
2. 尽量将多个电抗器串联起来，以提高回路的电感量。
3. 设法提高励磁变压器的输出电压。
4. 对被试品进行烘干处理，以增强其绝缘性能以及减少回路中的有功损耗。
5. 对于需要较高电压输出的设备而言，通常应选择配备高压防晕线，或是将常规的高压输出线替换为长度小于5米的连线。
若经过上述所有步骤处理之后，问题仍未得到有效解决，那么便需与生产厂商取得联系，寻求更为专业的解决方案。
