数字式兆欧表工作原理以及特性优点概述
发表日期 ： 2024/10/11 浏览次数 ：

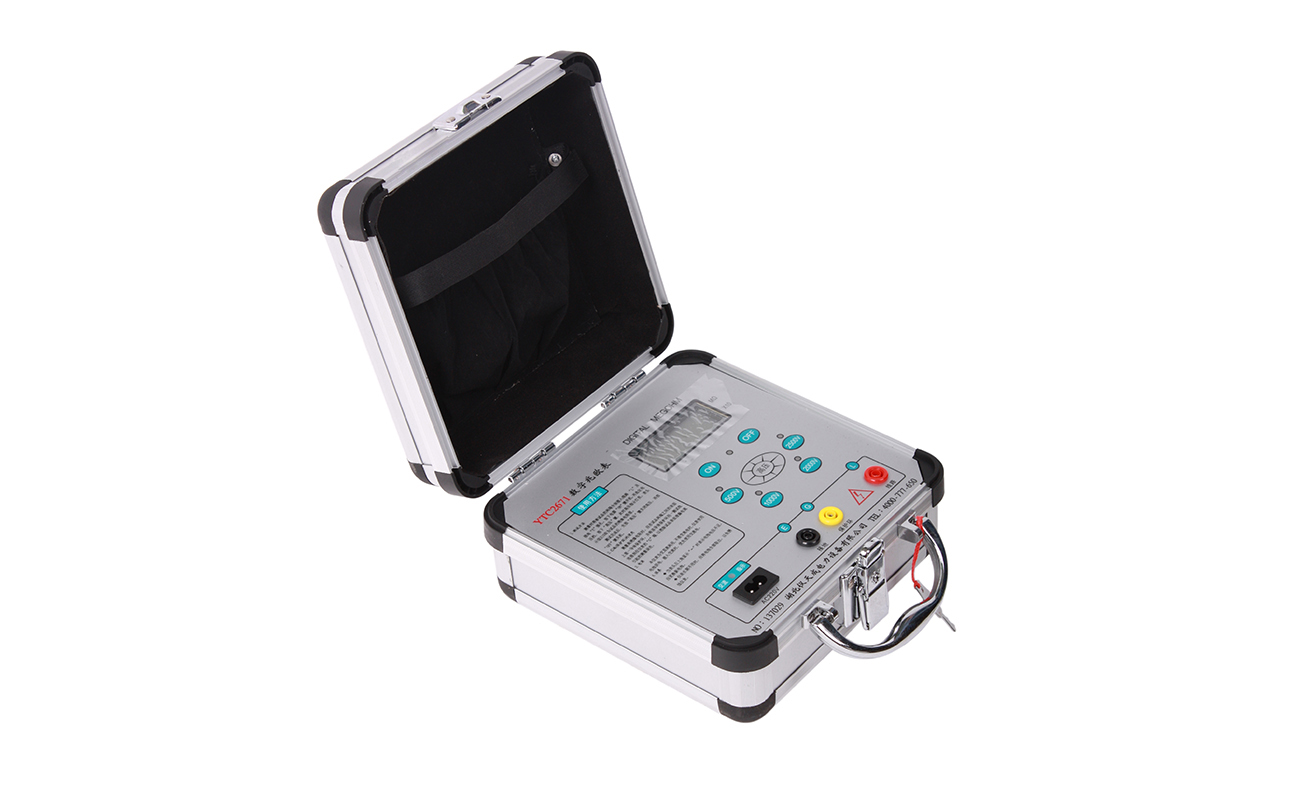

在电力系统中，对于各种绝缘材料及变压器、电机、电缆及电器设备等的绝缘电阻值测量是时常需要涉及且必要做的工作，数字式兆欧表就是一款专门针对于绝缘电阻进行测量的仪器仪表，那么其工作原理以及特性优点是如何呢？下面就给大家概述一下。
该仪表运行原理如下：借助于内置电池作为能源供给，通过DC/DC电路变换得到直流高压输出，从E极引出后流经待测物品抵达L极，进而在两者之间形成一条从E至L的电流通道。随后，经过I/V转换以及除法器的精密运算，最终将被测绝缘电阻值以直观的LCD显示屏形式呈现给用户。
其主要特点与优势包括：
1. 输出功率强大且具备较强的负载承受能力，同时具有出色的抗干扰性能。仪表内部设置有等电位保护环和四阶有源低通滤波器，能够对外界工频及强烈电磁场产生有效的屏蔽效果。尤其是针对电容性试品的测量过程中，由于输出短路电流超过1.6mA，使得测试电压能轻易地升至输出电压的额定值。而在低阻值测量方面，由于采用了比例法设计，因此电压下降并不会对测试精确度造成显著影响。
2. 本款仪表无需人工干预，由电池提供电力支持，量程可以实现自动切换。简洁明了的面板操作方式以及LCD显示屏的使用，使得测量过程变得极为便捷和快速。
3. 本仪表的输出短路电流可以直接进行测量，无需通过带载测量进行估算，极大地方便了用户的使用。
数字式绝缘电阻测试仪具有输出功率强大、负载承受能力强、抗干扰性能出色、量程区间自动切换、操作简便和低功耗等诸多优势，是一款非常实用的绝缘电阻测试仪器。
