变压器短路阻抗测试仪操作解密

伴随着电力系统日新月异的飞速发展，变压器以其在关键设备中的核心地位愈发显得至关重要。为确保变压器的顺畅运作，实施周期性的短路阻抗测试就显得尤为必要。今天我们就详细介绍一下如何运用变压器短路阻抗测试仪进行相关检测工作。

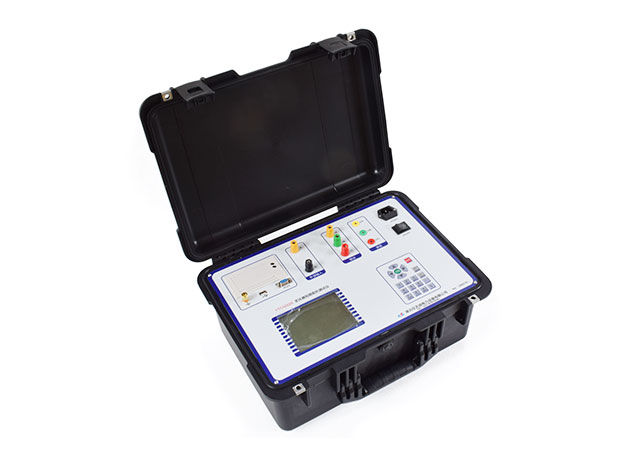

变压器短路阻抗测试仪是一款针对变压器短路阻抗进行精准检测的专用设备。借助此仪器，我们得以深入探知变压器的运行性能状况，迅速识别可能存在的潜在问题，进而保障电力系统的稳定运行。

在正式启动变压器短路阻抗测试仪之前，首要步骤便是根据随附的接线图准确无误地连接调压器、测试仪及待测变压器。值得特别强调的是，在接入外部电源之前，务必要先行将调压器调整至零位。

随后，在主界面中选取相应的变压器型号，便可顺利进入相应的参数设置界面。在此界面中，您需输入以下几个关键参数：测试编号、额定容量、抽头电压以及设定电流。这些参数的具体含义如下所述：

1. 测试编号：这是一个用以记录与管理测试结果的唯一编号，便于日后的查询与跟踪。

2. 额定容量：即变压器的标称容量。

3. 抽头电压：特指变压器绕组所处的抽头电压。

4. 设定电流：即您计划在该电流点记录测试结果的电流数值。在升压试验过程中，若电流接近设定电流，仪器将发出“接近设定电流”的提示音，同时蜂鸣器开始报警。此时，应立即停止升压。

在完成参数设置之后，轻触开始测量按钮，仪器将步入测试模式。此刻，您可以通过观察显示界面上的测试测量接口，掌握当前的测试进展情况。

在利用外部电源进行测试时，需手动调控调压器实现升压。测试界面的上部区域将实时展示当前的电压与电流数值。当电流逼近设定的试验电流时，请适度放缓升压速率。此外，针对单相变压器，当达到预定电流后，仪器将自动锁定当前的测试结果显示界面。

对于三相变压器，则需分别测量AB、BC、CA三相绕组的短路阻抗，并记录下三次测量所得的数据。举例而言，当AB相的测试结果锁定后，屏幕上将弹出如相位切换的提示信息。此时，应先降低电压，然后依照接线图连接至BC相，继续进行升压试验。三次测量的主要目的在于使施加的电流尽可能保持一致。

在整个测试过程中，仪器不得关闭，且严禁退出三相测试界面。下方屏幕将指示当前正处于测试中的相位。当所有测试任务圆满完成后，将显示测量已结束的提示信息。然后，应逐步降低电压。待电压降至安全范围之内，系统将自动呈现出测试结果的界面。

综上所述，尽管变压器短路阻抗测试仪的使用方法相对较为简易，但仍强烈建议电力行业从业者在实际应用过程中，不断积累实践经验，严谨对待每一项测试操作，从而更加充分地发挥仪器的应有功能。
