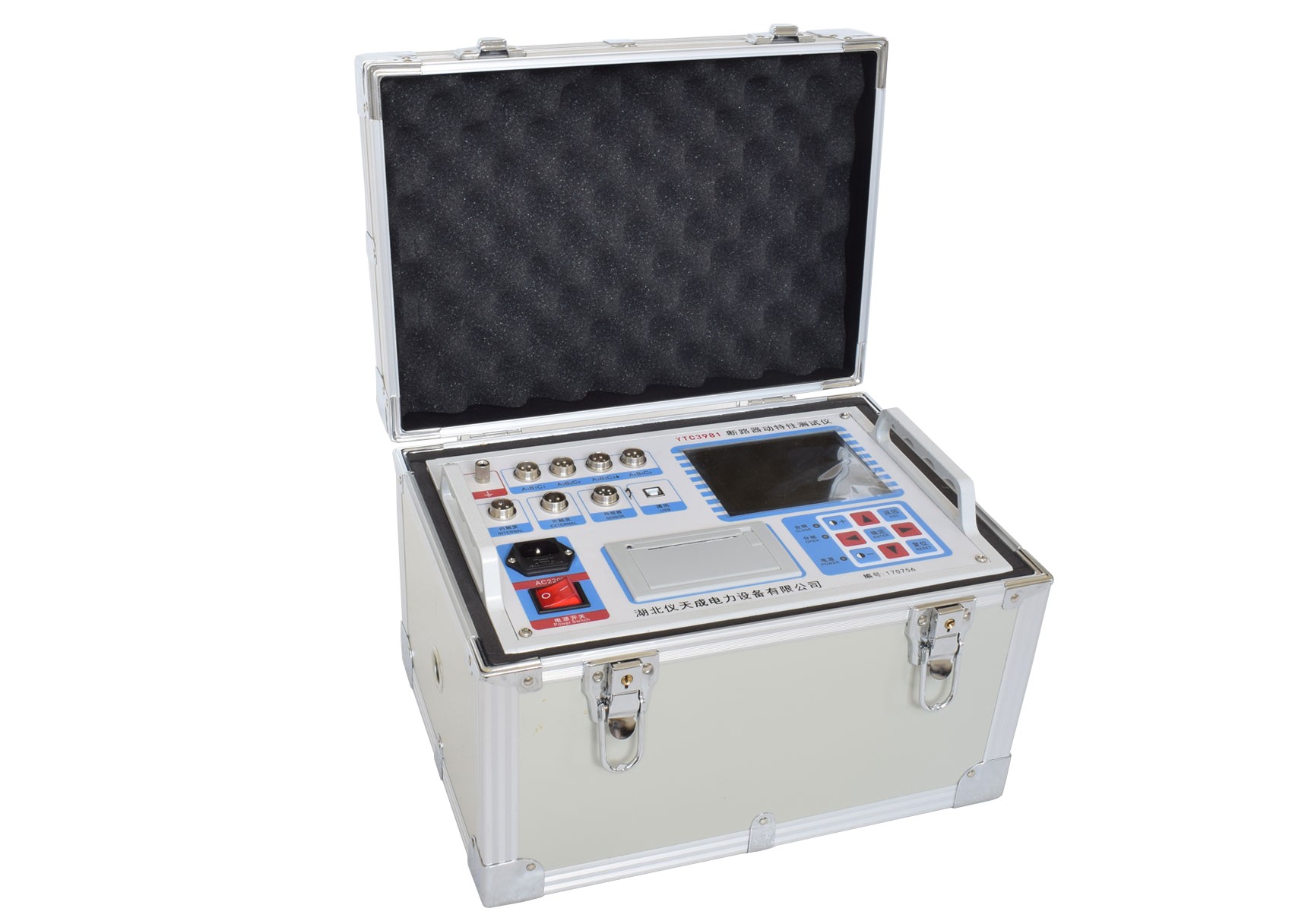

高压开关动特性测试仪测试现场常见技术问题分析

       在我们电力系统中，有很多开关类型，比如SF6开关、GIS组合电器、真空开关、油开关等等，为了确保这些开关能够正常工作，我们时常就需要定期对其做相应的动特性检测工作，这时候我们通常会借助到高压开关动特性测试仪，那么这款仪器测试现场常见技术问题是怎样的呢？今天就给大家介绍一下。

问题一、在现场利用仪器对断路器进行合闸与分闸操作时，发现开关并没有反应

分析一：可能是因为现场的合闸与分闸控制线路连接不当或者控制电路中存在某种故障

分析二：同时，仪器会以输出短路或者负载过大为警示信息，建议用户及时关闭设备并进行控制接线的检查

（1）发生控制接线错误的现象，这将导致仪器的输出端发生短路事故，从而使短路保护功能自动启动，从而断开了仪器的“合、分闸控制电源”的输出

（2）另外一个可能性就是现场的线圈负载较大，导致仪器无法正常驱动机械部件

分析三：我们需要进一步确认仪器所使用的操作电源是否具备直流输出能力

（1）如果是由于操作控制线上的保险丝熔断或者控制线损坏引起的问题，那么就需要更换新的保险丝或者修复控制线

（2）如果是仪器内部的电源部分损坏，那么就需要联系厂家进行维修处理

分析四：可能是由于开关机构本身存在保护闭锁机制

问题二、当仪器进行单次合闸和单次分闸测试时，虽然开关能够动作，但是并没有任何数据被显示出来

分析一：可能是因为接地线没有完全接好，导致信号传输受到干扰

分析二：也有可能是合闸线圈或者分闸线圈的电阻值过大，导致负载过小（通常情况下，当线圈电流低于1A时，比较容易出现这种状况），这样就会让仪器提前触发，导致未能成功采集到相关数据

分析三：如果合闸测试过程中没有数据产生，那么很可能是合闸控制回路出现了损坏；同样，如果分闸测试过程中没有数据产生，那么很可能是分闸控制回路出现了损坏

问题三、当仪器进行单次合闸测试时，开关确实能够顺利合上，但是很快又会自动分开

分析一：这很可能是因为开关控制回路存在某些问题

分析二：也有可能是合闸控制通道出现了损坏

问题四、尽管打印机可以正常走纸，但是却无法打印出文字或者图形

分析一：可能是因为打印纸的安装方向出现了错误

分析二：也有可能是热敏打印机的加热头已经损坏

问题五、当仪器进行速度测试时，测试结果出现了满屏的竖条纹

分析一：可能是因为传感器的选择项设置有误（例如，原本应该选用通用传感器，但是实际使用的却是直线型或者旋转型传感器，或者是原本应该选用直线型或者旋转型传感器，但是实际使用的却是通用型传感器）

高压断路器动特性测试仪日常我们在使用时候常见的故障问题如上所述，大家可以根据具体情况来参考分析一下。
