深入解析回路电阻测试仪功能特性

对于初涉电力行业的从业者而言，初次接触到回路电阻测试仪时，或许对其具体用途感到疑惑。本文将对此进行详细解析。

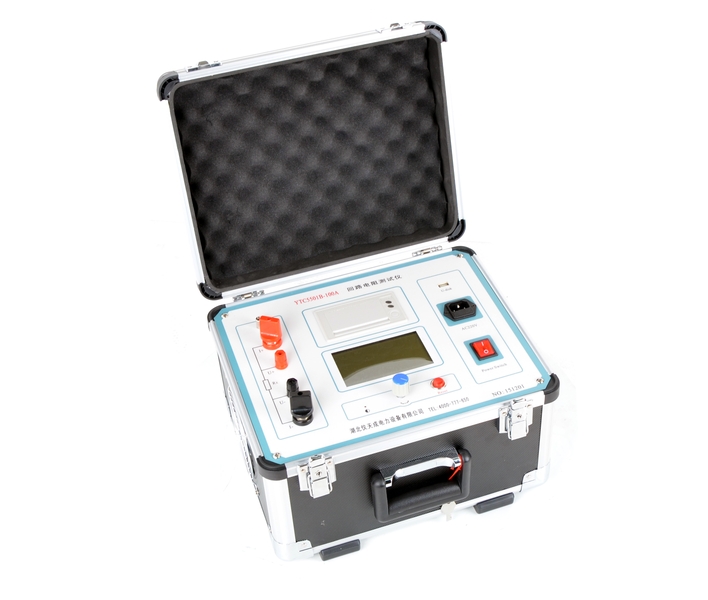

回路电阻测试仪亦称作接触电阻测试仪或是开关回路电阻测试仪，主要用于监测高压开关接触电阻（俗称“回路电阻”）状况，同时亦能精确测算电缆线路直流电阻，乃至适应需高电流及微小电阻的复杂环境。倘若以高压开关为例，则可通俗地理解为回路电阻测试仪即用来检定高压开关合闸性能优劣之处。鉴于高压开关性能的稳定与否对整个电力系统运营的正常程度有重大关联，故而在电力工作中，针对高压开关进行回路电阻的检测乃是至关紧要的一项试验环节。

此款设备主要具备以下三方面功能：

1. 精准测量功能：回路电阻测试仪能够全面测量各类开关设备的导电回路电阻，以确保证电力设备的安全稳定运作。此处所述的测试电流常选用符合国家标准GB763推荐的100安培直流形式，当然亦可在高电流情况下进行测量，例如200安培、300安培等等；旨在直接测定回路电阻或者接触电阻，并将结果清晰展示给使用者。

2. 数据存储与打印：测试仪配备了数据存储模块，可将测量所得数据妥善保存在仪器内部，最大容量高达100组数据。另外，凭借RS232接口，测试仪还能顺利实现与上位机的通信，从而将数据传输至电脑端进行保存或打印。

3. 易操作性：回路电阻测试仪采用人性化的操作界面设计，搭配简洁明了的操作流程，使得用户仅需参照使用手册便可轻易掌握相关测量技巧，轻松完成各项测量任务。

至于其工作原理，回路电阻测试仪乃是依据压降法为之。在此过程中，测试仪输出一股直流电流流入待测定的特定回路上，接着测量所得电压降值；经过巧妙换算处理后，便可精准得出被测回路的实际电阻值。这种独特方法使得其能够准确反应回路电阻的真实状态，进而为电力设备的安全稳定运行为之提供强有力的技术保障。

最后，我们来谈一谈这款设备的实际运用场合。回路电阻测试仪广泛适用于电力系统的预防性试验以及交接试验环节，尤其在测量断路器的导电回路电阻时显得尤为关键。众所周知，断路器的导电回路电阻主要受动、静触头间接触电阻的影响，而接触电阻的存在无疑会加大导体在通电过程中的能量消耗，从而影响设备的正常工作效能以及短路电流的切断能力。因此，定期进行接触电阻的测量实属确保电力设备安全运行的重要举措。

湖北仪天成电力设备有限公司
2024年11月26日
