简析一下回路电阻测试仪接线方法
发表日期 ： 2024/12/04 浏览次数 ：

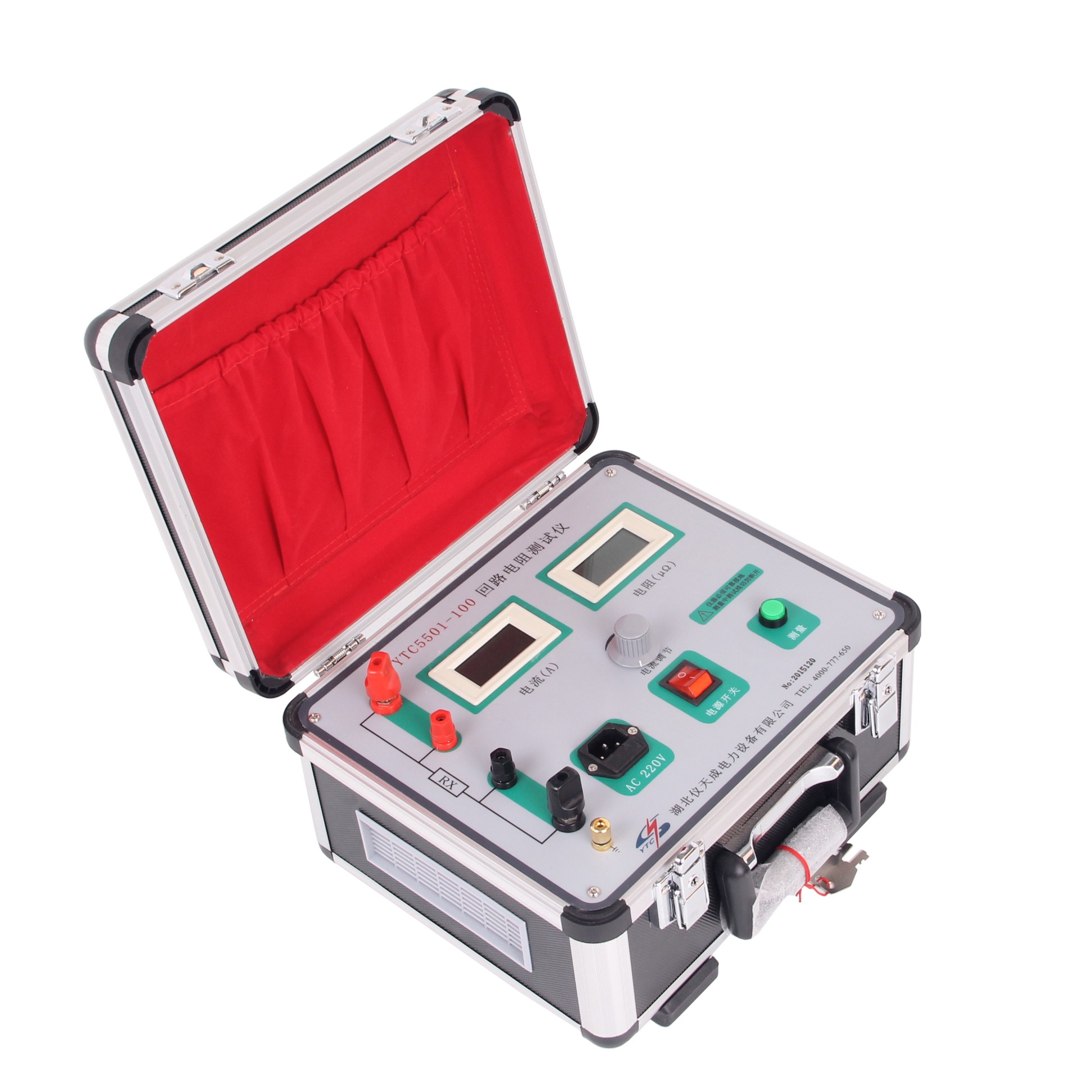

对于长期致力于电力机电检测领域的您，一定对回路电阻测试仪耳熟能详。这一款运用先进的数字电路技术与开关电源技术相融合的高科技产品，其测试电流严格遵循国家标准规定的直流100安培。因此，它在开关控制设备的接触电阻以及回路电阻的精确测量中得到了广泛应用。今日，我有幸向各位详细阐述如何正确地进行回流电阻测试仪的接线操作。
回流电阻测试仪的接线步骤如下：

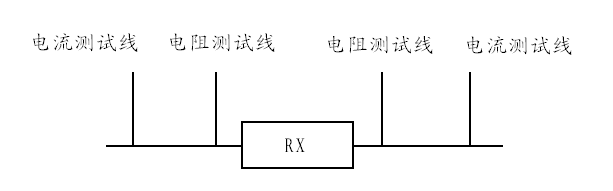

首先，我们先按照上述图示接好线，在开始任何操作之前，请务必仔细检查仪器是否完好无损，并确保电源开关已打开。同时，测量线夹必须牢固地夹在电流线夹的内侧，以保证测量数据的准确性。
其次，按下测量开关，通过调整电流调节旋钮，逐步提升电流至100安培。在此过程中，电阻表会实时显示当前的接触电阻数值。（若显示为1，则说明所测得的回路电阻超出了仪器的量程范围；若测量电流并非100安培，如为Io，电阻表显示为Uo，那么实际电阻值可计算为R=100×Uo÷IoμΩ）。
然后，若按照上述规范接线但实际测量电流仍无法达到100安培，建议您尝试更换更大截面的电流线来解决问题。
最后，测量结束后，务必及时关闭电源开关，妥善保管测试线夹，存放于备用配件箱中。
开关接触电阻测试仪接线过程时比较简便的，只需要有一定的接线基础，然后经过几次操作就可以很熟练掌握了。
湖北仪天成电力设备有限公司
2024年12月4日
