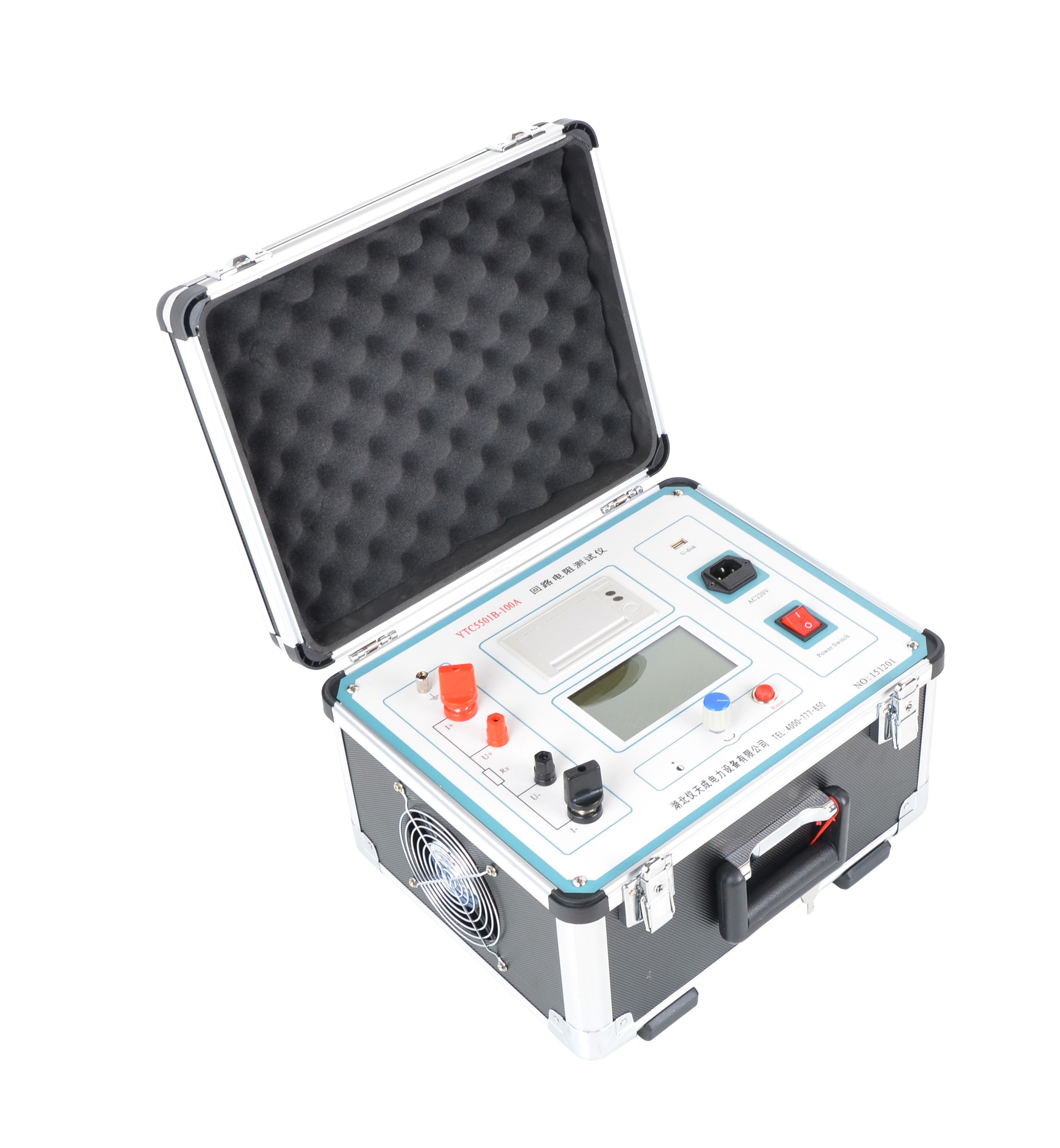

回路电阻测试仪的工作原理

回路电阻测量技术于电子电气保障领域堪称中流砥柱：在技术保障及维修事务里，常常需要精准测定线路电阻，针对继电器、接触器、按钮、开关等元件的触点接触电阻，以及那些故障频发设备的阻值，展开定期检测工作，从而将触点接触电阻阻值稳稳把控于特定区间，方便操作人员洞悉设备的细微变化趋向，把故障隐患扼杀于初始阶段。

回路电阻测试仪设备的基本工作原理如下：

借助特定电流源产生 100A 及以上的测试电流，加载于待测回路电阻之上，与此同时，运用信号采样电路采集回路电阻两侧的电压与电流信号。把所获取的信号利用放大器予以放大，历经 A/D 转换以及微处理器的深度处理与运算，再由单片机进行最终的运算与处理，得出所需数值，并在显示设备上呈现出测量的电阻值。

设备各元件设计的详细说明：

1.设计任务的确立：主要涵盖电源的甄选、集成运放与 A/D 转换电路的运用，以及单片机的应用，包含测量与采集功能的构建、液晶显示模块的启用，要求具备打印输出功能，并运用 Protel 完成电子电路设计，借助设计软件达成电路的计算机辅助设计。

2.硬件电路的规划：在明晰回路电阻测量仪的设计任务与功能特性之后，我们依照功能模块将回路电阻测量仪的设计任务进行拆解，细化为若干子课题，再逐个深入开展具体的设计工作。具体包含单片机型号的抉择、单片机复位电路的精心设计、单片机时钟电路的巧妙构思、单片机存储器扩展方案的制定、单片机 I/O 扩展设计等多方面内容。

3.测量部分（数据采集系统）的构建：在综合考量多种因素选定单片机之后，仍需进行输入输出接口与其他功能组件的设计工作。从前置放大器的选型，到采样保持放大器的确定，再到数模转换器的挑选，每一步都至关重要。

4.人机接口电路的构思：智能仪表借助人 - 机联系部件与设备接收各类指令及数据，并输出运算与处理结果。人 - 机联系部件通常涵盖键盘、显示器等常见组件。

5.系统软件的整体架构：依据硬件设计的实际内容，我们量身定制相应的软件系统。软件设计划分为六大核心模块：参数设置模块，用于各类参数的灵活设定；数据采集模块，承担数据的精准采集任务；数据分析和处理模块，专注于数据的深度剖析与处理；控制输出模块，负责控制信号的输出；数据管理模块，对数据进行系统管理。通过这六大模块的协同运作，实现回路电阻测试仪硬件各部分功能的完美呈现。

综上所述，回路测量仪在电子电气保障工作中有着不可替代的重要性。它凝聚了先进的技术理念与精妙的设计构思，无论是从硬件的精挑细选与合理布局，还是软件的科学规划与高效运行，都彰显出其专业性与创新性。相信在未来的电子电气设备维护、检测等工作场景中，它将持续发光发热，为保障设备稳定运行、提升工作效率贡献卓越力量，成为行业内不可或缺的得力助手，助力电子电气领域迈向更高的技术水准与发展阶段。
