电缆交流耐压试验装置的试验项目解密

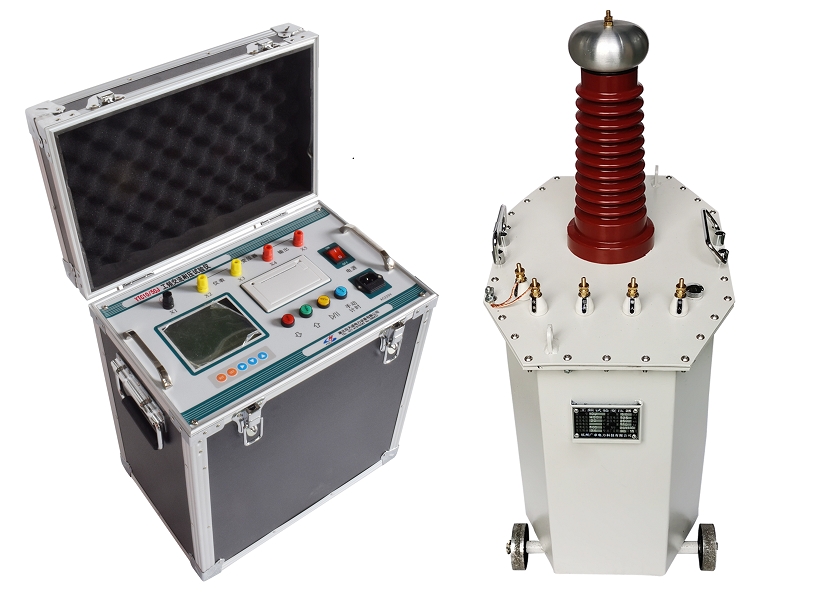

为保障电缆的安全可靠运行，相关国际标准针对电缆的各类试验做出了明确且细致的规定。电缆变频串联谐振试验装置主要由调压电源、励磁变压器、电抗器以及电容分压器共同构成。其主要试验项目涵盖测量绝缘电阻、直流耐压以及泄漏电流。其中，测量绝缘电阻这一环节，主要目的在于检测电缆绝缘是否存在老化、受潮现象，同时探查在耐压试验中所暴露的绝缘缺陷。直流耐压与泄漏电流试验通常同步开展，旨在精准定位绝缘中存在的缺陷。

然而，近年来，国内外大量的试验数据以及实际运行经验均表明，直流耐压试验在检测交联电缆绝缘缺陷方面存在明显不足，甚至有可能在试验过程中给电缆埋下绝缘隐患。例如，德国 Sechiswag 公司在 1978 - 1980 年期间，针对 41 个回路、10kV 电压等级的 XLPE 电缆进行检测时，共发生 87 次故障；瑞典的 3kV - 24.5kV 电压等级的 XLPE 电缆，在投运超过 9000km 的情况下，发生故障 107 次。在国内，也多次出现因电缆问题引发的事故，经调查发现，相当一部分电缆故障是由经常性的直流耐压试验所产生的负面效应导致。鉴于此，国内外相关部门广泛建议采用交流耐压试验来替代传统的直流耐压试验。

在工频条件下，若被试品的电容量较大，或是试验电压要求较高，那么对试验装置的电源容量便会提出较高需求。传统的工频耐压装置通常存在单件体积庞大、重量沉重的问题，这不仅给现场搬运工作带来极大不便，而且在组合方式上缺乏灵活性，难以根据实际需求进行任意组合。与之形成鲜明对比的是，电缆交流耐压试验装置具有体积小、重量轻、易于搬运的显著优势，并且该装置采用分件设计，可依据现场具体需求灵活配置电抗器的个数，从而大幅降低了工作人员的劳动强度，显著提高了工作效率。

电缆交流耐压试验装置的应用领域颇为广泛，主要适用于以下场景：

6kV - 500kV 变压器的工频耐压试验；

GIS 和 SF6 开关的交流耐压试验；

6kV - 500kV 高压交联电缆的交流耐压试验；

发电机的交流耐压试验；

其它电力高压设备，如母线、套管、互感器的交流耐压试验 。

综上所述，电缆交流耐压试验装置凭借其在便携性、灵活性以及检测有效性等方面的突出优势，正逐步成为电力行业保障电缆及各类高压设备安全运行的重要检测工具。在未来的电力检测工作中，它必将发挥更为关键的作用，助力电力系统的稳定、高效运行。
