用直流高压发生器做直流耐压及泄漏试验的操作步骤

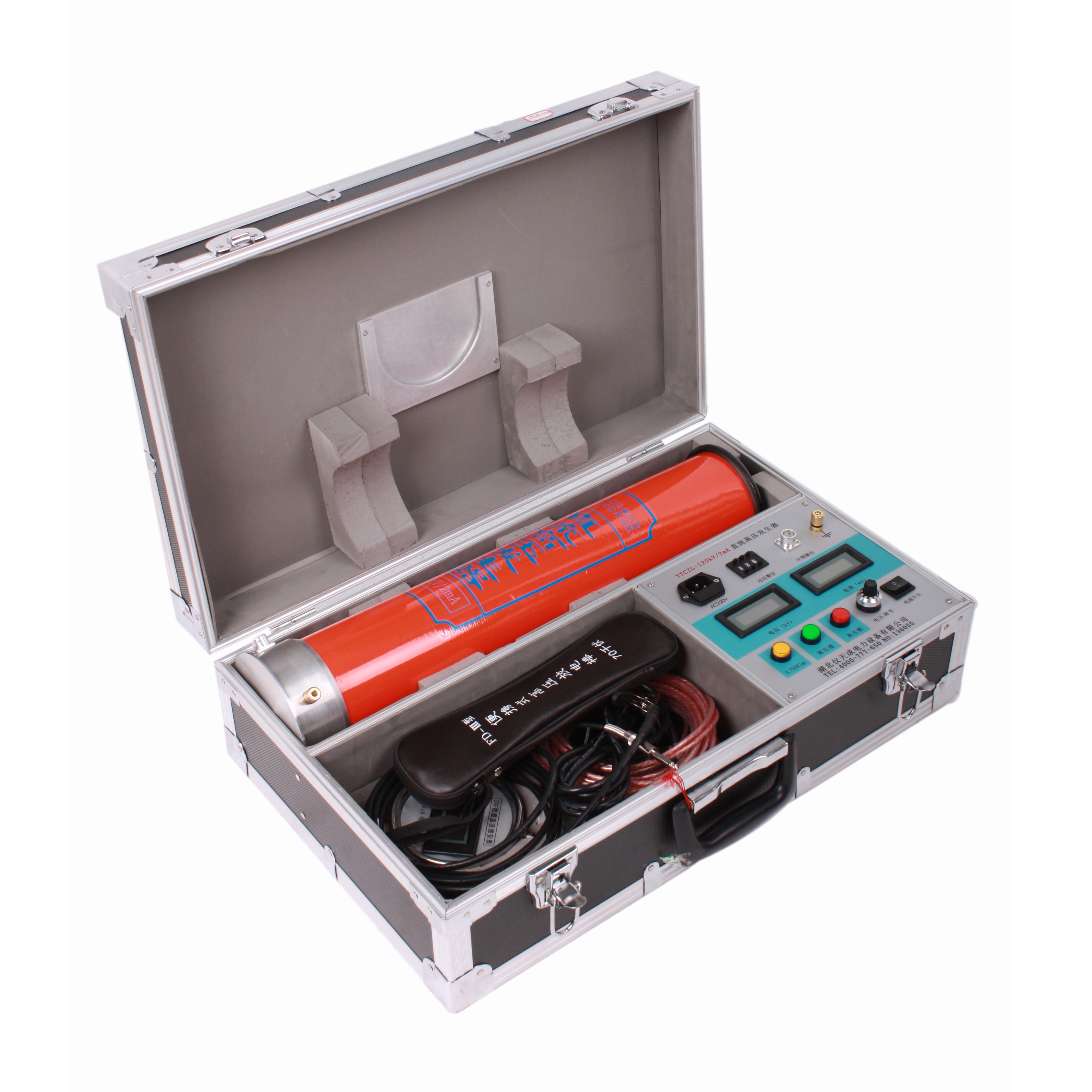

在电气设备检测领域，直流高压发生器扮演着至关重要的角色，主要用于对氧化锌避雷器、电缆、电机等设备开展直流耐压及泄漏试验 。这些试验对于评估设备性能、保障电力系统安全稳定运行意义重大。然而，试验过程涉及高压电操作，存在一定危险性。为切实保障人员生命安全以及设备的完好无损，操作人员必须严格遵循以下详细且严谨的操作步骤进行试验操作。

1.在进行负载试验前，要把高压屏蔽微安表安装到高压倍压筒的高压输出端，同时将配套的专用屏蔽线，分别连接到微安表和被试品上。

2.仔细检查仪器、放电棒、倍压筒、试品联接线以及接地线的连接是否正确，接地线是否接得牢固，高压安全距离是否符合标准。只有一切都正常，才能开始试验。

3.确认仪器等无异常情况后，接通单相交流 220V 电源开关，这时绿灯亮起，表明电源已接通。接着按设定键，进入试验设定界面，之后就可以开展试品的直流泄漏和直流耐压试验了。

4.按下红色按钮，红灯亮起来，意味着高压接通，准备升压。

5.顺时针平缓调节调压电位器的粗调和细调，输出端电压就会从零开始上升。升压速度以每秒 3 - 5kV 为宜。要是试品电容较大，升压时更得慢一点，不然可能会出现电压过冲的情况。同时，还要留意电流表的充电电流，不能超过直流发生器的最大充电电流。当电压或电流升到预定值后，按规定时间记录电流表和电压表的读数。

6.试验结束后，先降压，把调压电位器的粗调和细调都调回零，然后按绿色按钮，切断高压，再关闭电源开关。

7.试验结束后，一定要用放电棒对试品进行多次放电，放完电后才能靠近试品和拆线。

对于像氧化锌避雷器、磁吹避雷器这类小电容试品，先用粗调将电压（电流）升到所需值的 90%，再用细调电位器慢慢升压到目标电压（电流）值，接着从数显表上读取电压（电流）数值。要是需要对氧化锌避雷器进行 75% VDC - 1mA 的测量，那就先把电流升到 1mA 对应的电压值并停下（此时记录电压、电流值），然后按下黄色按钮，电压会降到原来的 75%，并保持这个状态。这时就可以读取微安表数值和电压值了。测量结束后，将调压电位器逆时针旋回零位，按下绿色按钮。要是还需要再次升压，按红色按钮就行。

针对大电容试品，升压过程必须更加缓慢，同时密切监视电流表的充电电流，确保不超过发生器的最大充电电流，一定要放慢升压速度，防止充电电流过大。试验结束后，将电压调节电位器逆时针调回零位，随后按绿色按钮切断高压。这时要注意，等电压表上的电压降到 15kV 左右，才可以用放电棒进行多次放电，以确保安全。
