交直流分压器的使用方法和注意事项

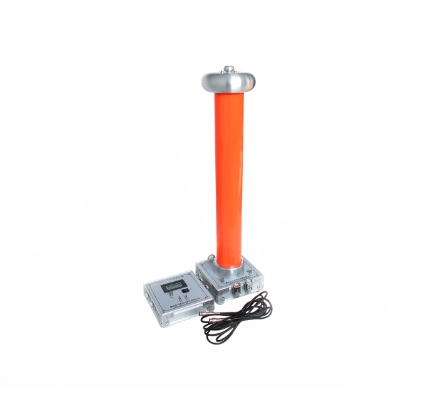

直流分压器是一种阻容等电位屏蔽分压式高压测量装置，广泛应用于电力系统以及电气、电子设备制造部门，主要用于测量工频交流高电压和直流高电压，同时也适用于脉冲高压、雷电高压和工频高压的测量。该装置具备测试准确、线性度良好、性能稳定、结构合理、便于携带、操作简便以及显示直观等优点。

使用方法：

1.首先，务必将交流分压器的接地端进行安全可靠的接地操作。

2.把高压线连接至均压球上方，使用接线螺旋栓将高压线拧紧固定，确保连接牢固。

3.将仪表底座上的输入端准确插入数字高压表的测量端。在测量交流电压时，需将钮子开关切换至 “AC” 档位。

4.若所测电压小于 20kV，应选择 “LOW” 档；当电压超过 20kV 时，则需选择 “HIGH” 档，以此获取更高精度的测试数据。

5.打开 “Power” 开关，根据实际情况选择合适的档位。此时，数字高压表上会显示 “0.00” 或 “00.0”，至此即可开始进行测量工作。

6.测试完成后，切断高压电源。需等待交流分压器上的读数变为 “0.00” 或 “00.0” 时，方可进入现场。（在进行交流试验时，仪表读数会缓慢回零，但此时高压电源已无电，因此要特别注意交流和直流试验的差异。）

7.在使用和保养过程中，都要注意保持分压器表面的清洁，避免污秽。

注意事项：

1.在使用过程中，50kV 以下的分压器周围 2 米范围内不得放置杂物；150kV - 200kV 的分压器周围 3 米内不得有杂物；300kV 的分压器周围 4 米内不得有杂物。仪表与分压器以及操作人员之间的距离，应严格按照电力行业标准中数字高压表的操作规程来确定。我公司建议，至少保持 5 - 6 米的安全操作距离。同时，在搬运和操作过程中，要坚持轻拿轻放的原则，严禁碰撞、挤压等不当操作，以免影响设备性能。

2.交流分压器应放置在干燥的环境中，使用完毕后，应将其放回铝合金机箱内，以防受潮。

3.若听到较为明显的放电声音，表明交流分压器可能受潮，此时应用干燥吹风机由上至下对其吹拂 1 - 2 分钟。

4.完成交流试验后，专用显示表上的读数不会立即归零，而是会缓慢下降。这是因为采用了真有效值的测量方式，归零时间通常在 10 - 15 分钟。即使读数不完全归零，也不会影响测量精度。在交流测量中，交流本身没有 “正” 或 “负” 极性，但仪表显示可能会出现 “-” 号，这是 TMS 转换芯片为提高抗电磁干扰能力而设计的负信号输出，不会对测试精度造成影响。此外，在交流测量中，仪表在未归零的情况下重复测量，也不会影响测量的准确度。

综上所述，直流分压器作为一款高效、可靠的高压测量设备，在电力及相关领域发挥着重要作用。正确的使用和维护不仅能确保测量数据的准确性，还能有效延长设备的使用寿命，保障操作安全。
