YTC620H氧化锌避雷器带电测试仪

YTC620H 氧化锌避雷器测试仪是用于检测氧化锌避雷器电气性能的专用仪器,该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测,从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。 仪器操作简单、使用方便,测量全过程由人机界面控制,可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差,大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术,采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定,可准确分析出基波和3~9次谐波的含量,并能克服相间干扰影响,正确测量边相避雷器的阻性电流。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。

您可能还需要

产品图文
产品概述

        YTC620H 氧化锌避雷器测试仪是用于检测氧化锌避雷器电气性能的专用仪器,该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测,从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
        仪器操作简单、使用方便,测量全过程由人机界面控制,可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差,大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术,采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定,可准确分析出基波和3~9次谐波的含量,并能克服相间干扰影响,正确测量边相避雷器的阻性电流。


产品特点:
1. 彩色触摸屏:800×480的7寸高清彩色触摸屏、人机对话。
2. 无线距离大:兼容无线同步,无线传输信号超过1500米,选配可达到5000米。
3. 同步方式多:支持485有线同步、无线同步;无电压方式通过软件计算找到电压基准三种同步方式。
4. 带电停电兼容:适用于避雷器带电、停电或试验室等场所使用。
5. 大量程采集:电压采集范围0-250V,电流采集0-20mA。
6. 三相同测:真正做到三相电流、三相电压同时测试,提高工作效率;同时支持单相测试或二相测试,选择方便。
7. 安全可靠:仪器内部只带弱电,电压不超过8.4V;电流、电压传感器完全隔离,安全可靠。
8. 电压方式可选:支持取三相或取B相电压基准为电压参考;支持用感应板方式取B相电场强度为电压参考(选配),此功能方便电压取样。
9. 电流方式可选:可以用线接避雷器计数器两端采样泄漏电流,也可以用电流钳采集避雷器的接地线的泄漏电流(选配)。
10. 标配边配抗干扰处理:带抗干扰计算功能和角度补偿功能,完全解决三相互相干扰的情况220KV及上电压等级需要。
11. 内置锂电池:标配内带高能锂离子电池,特别适合无电源场合。
12. 高速采样:高速的采样频率,先进的数字信号处理技术,抗干扰性能强,测量结果精度极高。
13. 内置日历时钟:内置日历时钟,为打印、保存数据提供时间依据。
14. 海量存储试验数据:本机配有大容量存储,海量存储数据。具有数据存储与数据浏览功能,并具有掉电保护功能。
15. U盘导出试验数据:配有U盘导出数据功能,导出word文件。
16. 蓝牙控制及上传数据:标配蓝牙功能、配有安卓蓝牙APP,可以用手机或平板安装APP可以控制、上传、生成word文件。
17. 背景颜色方便切换:可以设置屏幕颜色,可以改成图纹蓝底、图纹黑底,可以设置背景亮度,待机亮度和待机时间。
18. 内置培训资料:屏幕内部配有各种接线方式,指导现场使用。
19. 中文输入试验信息:可以中文输入相关站点、设备、人员、备注等,方便标识保存试验数据,方便标识打印试验数据。
20. 中英切换:可以直接界面切换中英文界面,兼容中外使用场合(选配)。
21. 携带方便:主机和单元两部分组成,外加防尘、防腐一体机箱,体积小,重量轻,便于携带。
22. 具有选配功能,标准版本不具备选配功能,客户可根据需求定制。
三相同测标配彩屏触摸屏标配
蓝牙控制及上传标配485同步及无线标配
U盘导出数据标配边相抗干扰处理标配
锂电池标配RS232 MODBUS通信标配


上位机控制及上传标配




电流钳3支选配扩展量程或无线距离选配
单元采集电流选配中英文切换选配
单元带LCD(双液晶屏)选配

485 MODBUS通信选配






技术参数
电源内部锂电池供电或DC8.4V适配器

测量范围泄漏电流: 0-20mA(可扩展);
(选配:电流钳式传感器0-20mA。)
电压: 30-250V(可扩展);
(选配:电场强度输入范围:30kV/m~300kV/m。)
角度:0-360º
阻性电流:0-20mA(可扩展);
容性电流:0-20mA(可扩展);

测量准确度电流:全电流>100μA时:    ±5%读数±1个字;
电压:基准电压信号>30V时: ±5%读数±1个字。

测量参数泄漏电流:全电流波形、基波有效值、峰值。
泄漏电流阻性分量:波形
1、3、5、7、9次有效值。
正峰值Ir+  负峰值Ir-。
容性电流基波。
电压:电压波形、电压有效值。
相角差、功耗。

电压基准信号取样方式

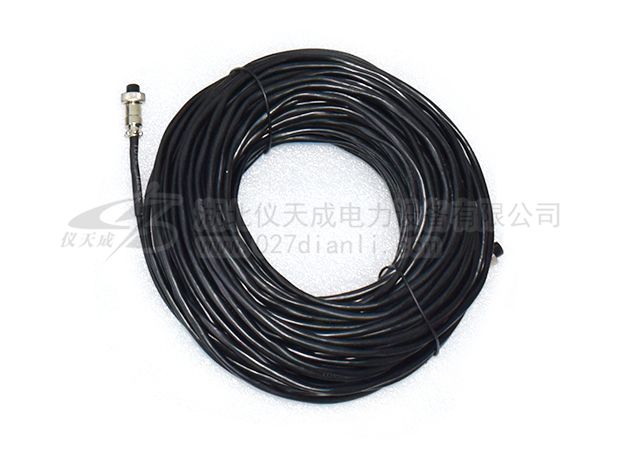

有线同步:40米(可扩展)
   无线同步:>1500米(可扩展)

锂电池参数充电时间     > 2.5小时
连续工作时间 > 7小时
间断工作时间 > 7×24小时

整箱尺寸主机42cm×34cm×18cm

整箱重量主机7.5kg
